一、系統組成
燃氣檢測器：采用高精度氣敏傳感器，能夠?qū)崟r監測空氣中的燃氣濃度，并將數據傳輸給報警控制器。
報警控制器：接收燃氣檢測器的信號，根據預設的報警閾值判斷是否觸發報警。同時，報警控制器還具備聯網功能，可以將報警信息實時上傳至云平臺或發送到用戶手機。
物聯網通信模塊：實現報警控制器與云平臺或用戶手機之間的數據傳輸，支持多種通信協議和通信方式。
平臺監控：手機APP和小程序或者網頁,用戶拿起手機或者打開電腦就能輕松管理成百上千的前端設備，極力提高了管理和工作效率，這也是物聯網的意義所在--通過聯網，大數據分析處理等技術手段提高生產中的管理和工作效率
二、工作原理
實時監測：燃氣檢測器通過氣敏傳感器實時監測空氣中的燃氣濃度，并將數據通過物聯網通信模塊傳輸給報警控制器。
數據分析與判斷：報警控制器接收燃氣檢測器的數據后，進行實時分析并與預設的報警閾值進行比較。如果燃氣濃度超過閾值，則觸發報警。
報警輸出：報警控制器觸發報警后，會輸出聲光報警信號，同時啟動聯動控制功能，如關閉燃氣閥門、啟動排風扇等。此外，報警控制器還會將報警信息通過物聯網通信模塊上傳至云平臺或發送到用戶手機。
三、系統特點
實時監測與預警：物聯網燃氣報警系統能夠24小時不間斷地監測燃氣濃度，一旦檢測到燃氣泄漏，會立即觸發報警并通知用戶。
遠程監控與管理：用戶可以通過手機或電腦等終端設備遠程監控家中的燃氣安全狀況，隨時掌握家中的安全信息。
點擊購買：https://item.taobao.com/item.htm?ft=t&id=763512256407&spm=a21dvs.23580594.0.0.1d293d0dam57CK
1.模塊概述

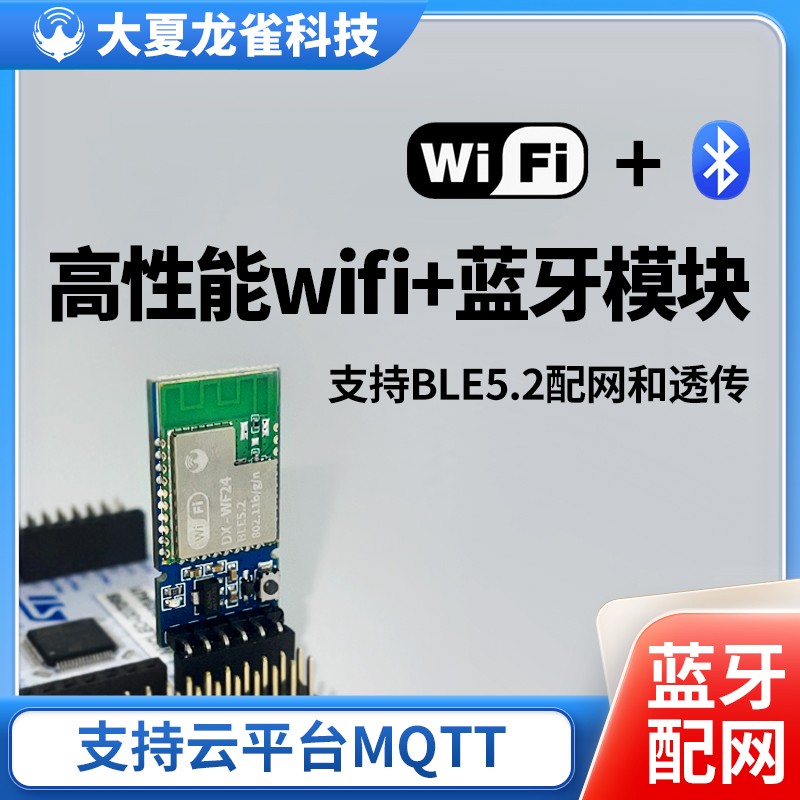

DX-WF24 是一款 Wi-Fi/藍牙二合一模組，是深圳大夏龍雀科技有限公司為智能無線數據傳輸而打造，是一款高度集成的單芯片 Wi-Fi 802.11n 和藍牙低功耗(BLE) 5.2 組合解決方案，專為需要 Wi-Fi/藍牙二合一和緊湊尺寸的應用而設計。集成了功能強大的 32 位 MCU 和一套全面的外設接口。本模塊支持 UART、SPI、I2C 等接口，支持 IO 口控制、ADC 采集，具有低功耗、高性能、高速度等優點。除了具有豐富的外設接口外，模組還擁有強大的信號處理能力，適用于 IoT 領域等多種應用場景，例如智能照明、智能家居、室內定位和其他復雜的物聯網應用。
2.模塊特點
Wi-Fi:
特性 Wi-Fi 符合 IEEE 802.11 b/g/n 1x1 標準
支持 20MHz 通道
支持工作模式 STA、AP、AP+STA
發射功率高達+19 dBm
接收靈敏度-99 dBm
藍牙 BLE：
支持 5.2 藍牙協議
支持藍牙低功耗(LE)，1 Mbps，2 Mbps，遠距離(125 kbps 和 500 kbps)
廣播擴展
藍牙測向:到達角(AoA)和離開角(AoD)
支持多達 16 個天線陣列，用于精確的室內定位集成藍牙 LE/WLAN 共存(PTA)
存儲器：
32 位 MCU，最高 160MHz
2 MB SiP Flash
288 KB RAM
UART/JTAG 用于下載和調試
外設 IO 口：
具有 15 個通用數字 lO 口
具有一個通用異步接收/發送(UART)接口
具有一個 SPI 接口
具有一個 I2C 接口
具有 6 個 32 位 PWM 通道
支持多達 4 個 ADC 外部輸入通道
時鐘管理：
外部振蕩器：26 MHz 晶體振蕩器(X26M)
內部振蕩器：26 ~ 160 MHz 數字控制振蕩器(DCO)，32 kHz 環形振蕩器(ROSC)
480 MHz DPLL
電源管理：
工作電壓： 2.7 V ~3.6 V (參考值：3.3 V)
嵌入 LDO 穩壓器
板載 PCB 天線/外接天線可選
工作溫度范圍：-40 ~ +105℃
3.模塊應用
攝像頭視頻流傳輸
智慧樓宇
智慧農業
健康/醫療/看護
可穿戴電子產品
家庭自動化
OTT 電視盒/機頂盒設備
工業自動化
音頻設備
Wi-Fi 玩具
零售 & 餐飲
